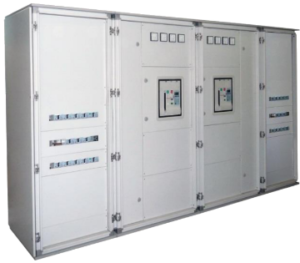

Сборка щитов автоматического ввода резерва (АВР)

Щит АВР служат для переключения электропитания с первого на второй питающий ввод в автоматическом режиме в случае пропадания электроснабжения на первом (основном) вводе или перекосе фаз. Скорость переключения с основного ввода на резервный ввод составляет от 0,1 до 30 секунд с возможностью настройки. Световая индикация на передней панели прибора позволяет отследить оператору от какого конкретно ввода производится питание подключённых потребителей. Эти электротехнические изделия представляют из себя щит из пластика или металла с размещённым в нём оборудованием. В зависимости от схемы электропитания потребителей в шкафу АВР устанавливаются автоматические выключатели с приводами или контакторы.

Кабели подключаются в щиты автоматического ввода резерва через нижнюю или верхнюю панель. При помощи специального реле контроля фаз (дополнительная опция) можно настроить параметры, по которым будет происходить функционирование шкафа АВР. Шкафы автоматического ввода резерва применяются для обеспечения электропитанием потребителей I категории, в жилых и общественных зданиях, а также на производственных предприятиях.

Технические характеристики щита АВР

Технические характеристики	Значение
Номинальное напряжение, В	220; 380
Частота, Гц	50
Номинальный ток, А	16; 25; 40; 63; 100; 160; 250; 400; 630
Вид климатического исполнения щита	УХЛ 3.1 по ГОСТ 15150-69
Время переключения, с не более	0.2
Контролируемые параметры	Пропадание хотя бы одной из фаз; симметричное или асимметричное снижение напряжения одной из фаз; изменение чередования фаз

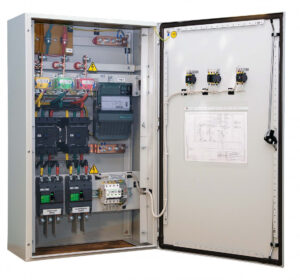

Конструкция щита АВР

Щит имеет прочный корпус с высокой степенью защиты. Внутри него располагается электрооборудование, в том числе такие важные элементы, как:

пускатели;
контакторы;
рубильники;
автоматы.

Обычно корпус изготавливается из металла или высокопрочного пластика.

На внешней стороне щит АВР имеет световые индикаторы и устройства управления. Благодаря им можно оценить состояние вводов и в случае необходимости использовать возможность управления устройством.

В зависимости от того, как проложены кабели, их ввод в шкаф может располагаться сверху или снизу. Наличие конструктивной особенности — щита реле управления — позволяет регулировать входное напряжение и при необходимости выполнять более точную настройку параметров.

Алгоритмы работы шкафов автоматического ввода резерва:

Автоматический ввод резерва с приоритетом первого (основного) ввода — то есть питание подключённых потребителей происходит исключительно от основного ввода. При исчезновения напряжения в сети питание переключается на второй (резервный) ввод. После восстановления напряжения на основном вводе питание переключается с резервного ввода обратно на основной.
АВР с равноценными вводами может работать как от основного, так и от резервного ввода в течение длительного времени. В случае исчезновения напряжения на основном вводе или отключении электропитания принудительно автоматика переключает питание на резервный ввод, без возврата на основной (даже при условии, что электроснабжение на основном вводе будет восстановлено). При этом возможно ручное переключение основного/резервного вводов.
АВР без возврата — то есть при исчезновении электричества на основном вводе происходит автоматическое переключение электропитания на резервный ввод. Для восстановления электропитания потребителей на основном вводе необходимо переключать вводы только вручную.
АВР с независимой работой вводов (то есть каждый ввод работает на конкретного потребителя, независимо от других вводов) обеспечивает подключение всех потребителей к исправному вводу в случае исчезновения напряжения на одном из вводов.
